有源RFID声光标签拣货方案

按灯拣货 · 零差错

JL10636 2.4GHz有源声光标签 | 7色LED+蜂鸣 | 续航4.5年 | 无线安装

产品外观

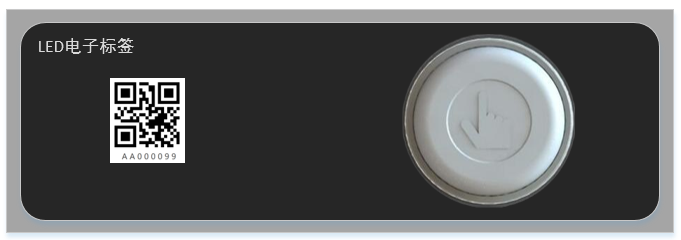

图 1 产品外观 — JL10636 有源RFID声光标签

工作流程

WMS发单 → 网关接收 → 目标库位亮灯 → 工人按灯取货 → 按键确认 → 系统反馈

核心特性

🎨 7色LED指引

红/绿/蓝/黄/紫/青/白
不同颜色区分任务类型
乳白高透灯罩，清晰可辨

🔊 声光双重定位

灯光指引 + 蜂鸣提醒
高密度货架也能快速定位
按键确认，操作反馈闭环

🔋 超长续航

2000mAh，待机仅17µA
每天点亮5次可用4.5年
电池可更换（2×CR2477）

📡 2.4GHz无线

通信距离20-80米
免布线安装，部署快捷
单网关支持≤50并发

🔧 多方式安装

背胶/螺丝/磁吸/悬挂
磁吸方式方便移位调整
ID+二维码双重识别

🔄 WMS无缝对接

标准HTTP API接口
支持按订单/波次下发
不改动现有业务流程

网络拓扑

标签网络拓扑图，通过无线网关控制声光标签。网关控制器支持网口和RS232接口，便于和电脑连接，适用于场地规模较大或物品较为分散的场景。

图 2 网络拓扑图

灯光颜色编码建议

红色

紧急/优先拣货

绿色

正常拣货

蓝色

补货提示

黄色

待复核

紫色

异常/缺货

预期效益

+50%

拣货效率提升

≈0%

拣货差错率

30分钟

新人培训上岗

100%

作业可追溯

对比项	传统纸质拣货	声光标签方案
拣货效率	60-80件/小时	100-150件/小时
出错率	0.3%-0.5%	趋近于0
新人培训	3-7天	30分钟
主管监控	需现场巡查	系统实时看板
设备投入	持续消耗（纸+打印）	一次性投入，长期复用

适用场景

📦 人工分播墙

格口安装标签，按灯投放包裹，效率提升50%。详细3D效果图如下：

🏗️ 固定货位拣货

库位安装标签，按灯取货，无需记忆编码

🔧 模具/工具管理

按灯定位，告别翻找遗失。模具货位管理示意如下：

📋 周转箱管理

亮灯快速定位目标箱

📊 集货分拣区

按线路亮灯引导装车

🏥 资产盘点

逐个点亮确认资产在位

图 6 模具货位管理应用

人工分播墙3D效果图

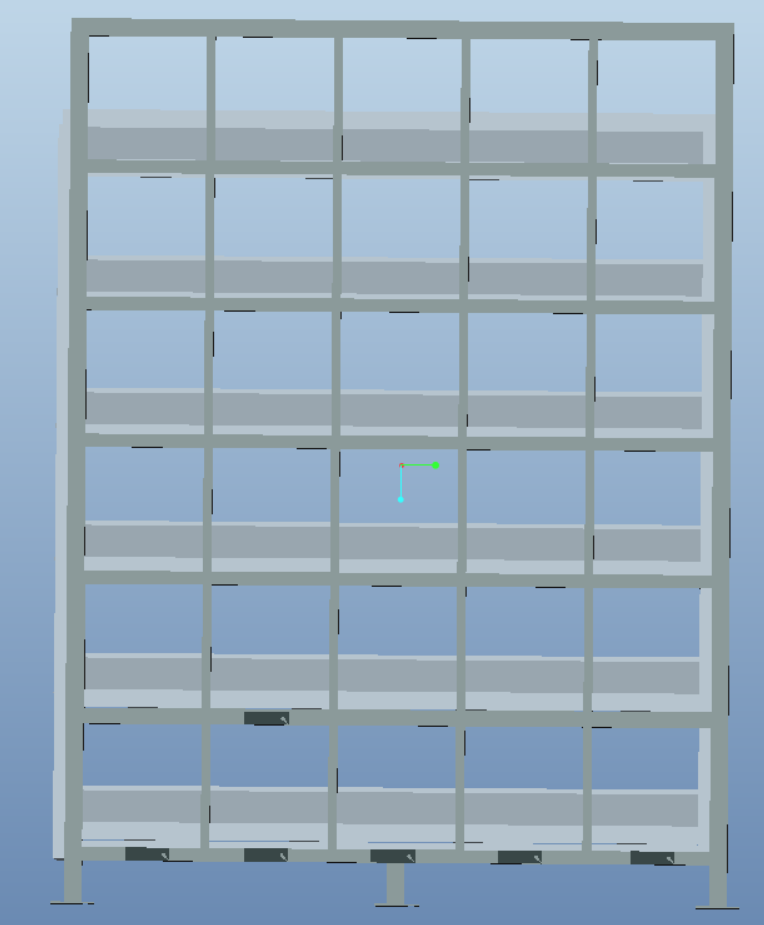

正视图

侧视图

后视图

侧视图

技术规格（JL10636）

项目	参数
产品型号	JL10636
壳体尺寸	106×36×15mm
电池	2×CR2477 / 2000mAh（可更换）
工作频率	2.4GHz
通讯距离	20-80米
待机功耗	17µA
续航寿命	4.5年（每天5次，每次60秒）
安装方式	背胶/螺丝/磁吸/悬挂

免布线

无线部署，即装即用

零差错

按灯取货，避免错拣

快上手

30分钟培训上岗
